Doğal gaz basınç regülatörünün çalışma prensibi ve güvenlik önemi

I. Basınç düzenlemesinin önemi
Doğal gaz sistemlerinde, doğal gaz genellikle kullanıcılara veya ekipmanlara yüksek basınçlı boru hatları veya tanklar aracılığıyla sağlanır. Boru hatlarında doğal gaz baskısı nedeniyle, doğrudan kullanım hane halkı, endüstriyel ekipman ve boru hattı sistemlerine zarar verecektir. Gazın basıncını güvenli ve kullanılabilir bir aralığa düşürmek için bir basınç regülatörü kullanmak gerekir. Aşırı basınç, gaz sobalarına, su ısıtıcılarına ve diğer ekipmanlara veya gaz sızıntılarına zarar verebilir ve hatta güvenlik kazalarına neden olabilir; Çok düşük basınç, ekipmanın düzgün çalışmamasına neden olur, bu da gazın arzını ve kullanım verimliliğini etkiler.

Düzenleme işlevi Doğal Gaz Basınç Regülatörü çok önemlidir. Tüm tedarik zincirinde doğal gazın güvenliğini ve stabilitesini sağlar, böylece gaz kullanıcı terminaline uygun bir basınçla sağlanabilir.

İi. Doğal gaz basınç regülatörünün çalışma prensibi

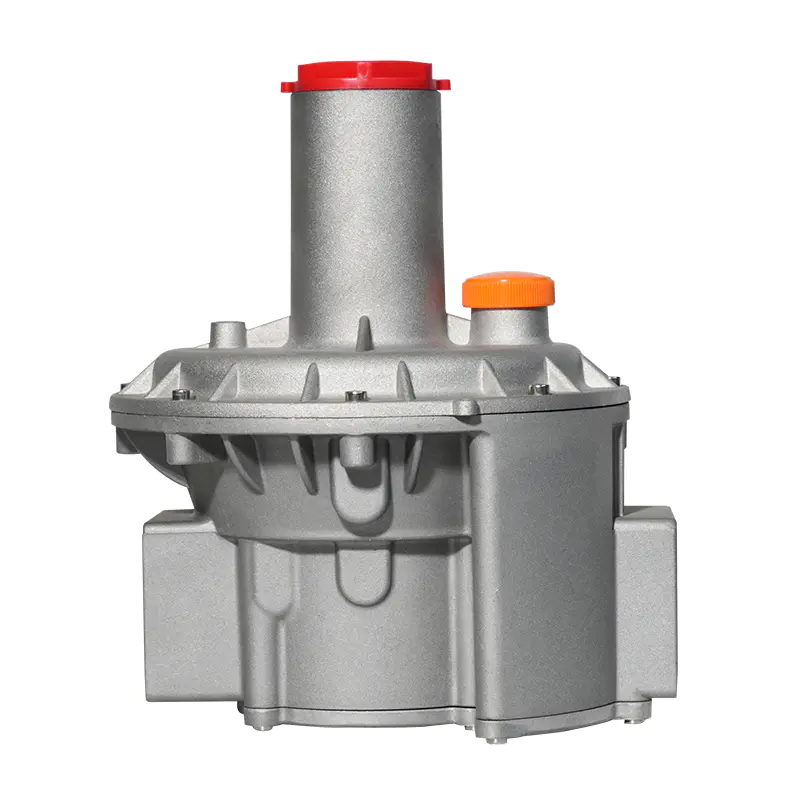

Doğal gaz basınç regülatörünün basınç düzenleme fonksiyonu bir dizi mekanik yapı ve düzenleme prensibi ile elde edilir. En kritik kısımlar, yüksek basınçlı gazın basınç düzenlemesini sağlamak için birlikte çalışan regülatör içindeki diyafram, yay, valf ve diğer bileşenlerdir.

1. Yüksek basınçlı gaz regülatöre girer
Doğal gaz basıncı regülatörü genellikle doğal gaz tedarik sisteminin girişine kurulur ve gaz önce regülatöre yüksek basınçlı boru hattından girer. Bu işlem sırasında, gaz basıncı genellikle yüksektir, hane halkının veya endüstriyel ekipmanların dayanabileceği baskıyı çok aşar ve basıncın azaltılması gerekir.

2. Diyaframın ve yayın rolü
Regülatör içinde çok önemli bir bileşen var - diyafram. Diyafram, genellikle metal veya diğer basınca dayanıklı malzemelerden yapılmış ve bir yay boyunca gaz basıncına bağlı ince ve yumuşak bir yapıdır. Yüksek basınçlı gaz regülatöre girdiğinde, doğrudan diyafram üzerinde hareket ederek diyaframın deforme olmasına neden olur.

Diyaframın deformasyonu, regülatör içindeki valfin açılmasını ve kapanma derecesini etkileyecektir. Şu anda, yay dengeleyici bir rol oynar ve diyaframın deformasyon derecesi yay gerginliği ile ayarlanır, böylece gaz akışı ve basıncı kontrol edilir. Yay gerginliği genellikle ayarlanabilir ve yayın mukavemetini ayarlayarak, regülatör tarafından gaz basıncı çıkışı değiştirilebilir.

3. Valf ayarı
Diyaframın deformasyonu sadece hava akışını etkilemekle kalmaz, aynı zamanda regülatör içindeki valfin açılmasını ve kapatılmasını doğrudan kontrol eder. Diyafram artan basınç nedeniyle aşağı doğru hareket ettiğinde, valf açıklığı kapatır veya azaltır, böylece gaz akışını ve basıncını azaltır; Gaz basıncı düşük olduğunda, diyafram yayın reaksiyon kuvveti ile orijinal konumuna geri itilecek ve valf daha fazla gazın geçmesine izin vermek için açıklığı açacak veya artıracaktır.

Bu şekilde, regülatör gaz akışını doğru bir şekilde kontrol edebilir ve çıkış gazının stabilitesini ve güvenliğini sağlamak için gerçek ihtiyaçlara göre gaz basıncını ayarlayabilir.

4. Sabit basınç çıkışı
Doğal gaz basıncı regülatörü, düzenlenmiş doğal gazın diyafram, yay ve valfin koordineli etkisi yoluyla sabit bir düşük basınçta çıkmasını sağlar. Giriş basıncının nasıl değiştiğine bakılmaksızın, regülatör, gaz basıncının stabilitesini korumak için ayarlanan basınç aralığına göre otomatik olarak ayarlanacaktır. Yüksek talep koşullarında (gaz akışı arttığında gibi), regülatör gaz akışını otomatik olarak artıracak ve talep azaldığında gaz akışını azaltacak ve böylece sabit bir basınç koruyacaktır.

Bu sabit çıkış basıncı, ev ekipmanlarının, ticari sobaların, endüstriyel yanma sistemlerinin vb. Verimli ve güvenli bir şekilde çalışmasının anahtarıdır. Kararlı bir gaz basıncı, ekipman arızası, kararsız alevler ve basınç dalgalanmalarının neden olduğu gaz sızıntıları gibi problemler önlenebilir.

3. Basınç Regülatörünün Basınç Ayarı ve Ayarlaması
Doğal gaz basınç düzenleyicilerinin çalışma verimliliği ve stabilitesi doğru basınç ayarına bağlıdır. Basınç ayarı, regülatörün çıkış basınç aralığını belirler. Genel olarak, doğal gaz basıncı düzenleyicilerinin iki ana set baskısı vardır:

Giriş Basıncı: Bu, genellikle bir gaz boru hattı veya gaz silindiri tarafından sağlanan gaz kaynağından yüksek basınçtır. Bu basınç yüzlerce veya binlerce PA (PA) kadar yüksek olabilir.

Çıkış basıncı: Bu, regülatör tarafından genellikle daha kararlı olan ve genellikle 20-200MBAR arasında değişen ekipmana düşük basınç çıkışıdır. Kullanım gereksinimlerine bağlı olarak, doğal gaz basıncı regülatörü, yüksek basınçlı gazı otomatik olarak ev veya endüstriyel ekipman için uygun bir basınca indirecektir.

Regülatörün farklı ortamlarda düzgün çalışabilmesini sağlamak için, regülatör genellikle ayarlanabilir bir yay gerginliği ile donatılmıştır. Bu ayarlama işlevi, kullanıcının çıkış basıncını gerçek kullanım gereksinimlerine göre ayarlamasını sağlar. Ev kullanımı için doğal gaz basıncı regülatörleri daha düşük bir çıkış basıncı ayarlaması gerekirken, bazı endüstriyel ekipman daha yüksek basınç çıkışı gerektirebilir.

4 Basınç düzenlemesi sırasında güvenlik ve izleme
Doğal gaz basınç düzenleyicilerinin kullanımında, basınç düzenleme fonksiyonuna ek olarak, güvenlik de çok önemlidir. Birçok modern basınç düzenleyicisi, aşağıdakiler gibi birden fazla güvenlik cihazı ile donatılmıştır:

Aşırı basınç koruması: Gaz basıncı çok yüksek olduğunda, regülatör ekipman hasarını veya tehlikesini önlemek için yerleşik emniyet valfinden fazla gazı serbest bırakacaktır.

Düşük Basınç Alarmı: Bazı düzenleyiciler düşük basınç alarm cihazı ile donatılmıştır. Gaz basıncı ayarlanan değerden daha düşük olduğunda, kullanıcıyı sistemle ilgili bir sorun olup olmadığını kontrol etmesini istemek için bir alarm seslenir.

Bu güvenlik koruma önlemleri ayrıca, doğal gazın düzenleme sürecinde güvenlik kazalarına neden olmayacağını ve kullanıcıların yaşamlarını ve mülklerini korumasını sağlar.
